图形管线

到目前为止，我们依次学习了 MVP、光栅化、着色等知识，将这些操作合在一起基本就是从三维场景到二维图像的整个过程。而这一系列操作的结合，就叫做图形管线（Graphics Pipeline，更准确地说应该叫实时渲染管线：Real-time Rendering Pipeline）。

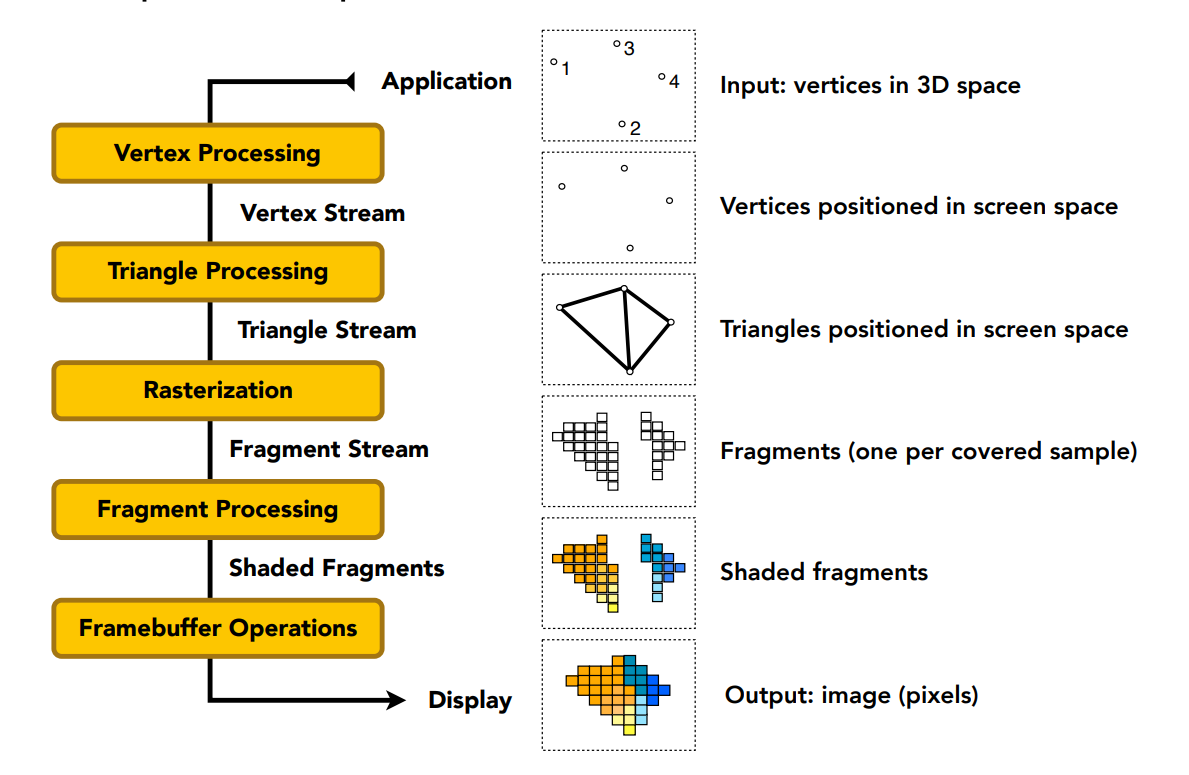

图一：图形管线

• Application（CPU）：先由应用程序在 CPU 上预处理模型数据，包括创建几何体、纹理、光照等信息，生成一个或多个场景（三维物体的所有顶点数据）。

• Vertex Processing & Triangle Processing（GPU）：根据顶点数据构建三角形，并进行 MVP变换（视图变换、投影变换、视口变换等）把三角形映射到屏幕空间。

• Rasterization（GPU）：进行光栅化，包括抗锯齿等处理。

• Fragment Processing（GPU）：Fragment 解释为“片元”、“片段”，是 OpenGL 里面的概念，其实就相当于像素的意思。在像素处理阶段会进行 Z-buffer 的判断处理。也会进行像素着色处理，如果实际情况是要进行顶点着色，还需要跟 Vertex Processing 阶段进行结合。

• Framebuffer Operation（GPU）：在 OpenGL 中，Framebuffer Operation 阶段通常被称为渲染到纹理（Render-To-Texture），是指将图形数据渲染到一个内存区域（FrameBuffer Object）中的过程。这个内存区域包含了颜色缓存、深度缓存、模板缓存等信息。因此，Framebuffer Operation 阶段不仅包括输出操作，还包括光栅化阶段和像素着色器阶段（Pixel Shader Stage），其中最重要的工作是将光栅化后的像素写入颜色缓存、深度缓存等缓存中。（这是 ChatGPT 给我的答案，因为这块闫老师似乎没有展开讲）

• Display（GPU）：将渲染好的图像显示在屏幕上。这个阶段通常会利用双缓冲机制来避免画面闪烁。尽管这个过程涉及到了 CPU 和 GPU 之间的数据传输，但实际上大部分的工作都是由 GPU 完成的。（这也是 ChatGPT 给我的答案~）

Shader

我们可以看到，整个图形渲染管线的工作几乎都是在 GPU 上处理的。在现代 GPU 里面，渲染管线中有些部分是可编程的。你可以自行去定义顶点或像素如何进行着色，也就是你可以写代码让 GPU 生成各种各样的着色结果，这部分代码就叫 Shader。

以 OpenGL 的着色语言 GLSL 举例：

uniform sampler2D myTexture; // 纹理（全局变量）
uniform vec3 lightDir; // 光照方向
varying vec2 uv;
varying vec3 norm; // 插值出来每个像素的法线

void diffuseShader() {
  vec3 kd;
  kd = texture2d(myTexture, uv); // 获取像素漫反射系数
  kd *= clamp(dot(–lightDir, norm), 0.0, 1.0); // 进行简单漫反射，范围 [0, 1]
  gl_FragColor = vec4(kd, 1.0); // 返回结果
}

上述是一个简单的像素着色器的例子，它的作用是确定像素的最终颜色。这里面有一点需要注意：对每一个像素（或顶点，如果是顶点着色器的话），都会应用一遍 Shader 代码。即 Shader 是通用的。

通过 Shader 编程可以实现许多神奇的效果，提供一个测试网站：

https://www.shadertoy.com/view/ld3Gz2

在这个网站里面进行测试，可以让你免去 OpenGL 或者 DirectX 背后的复杂机制，专注于 Shader 的编写。

随着 GPU 的发展，也伴随着一些新的着色器的产生：

• Geometry Shader：可动态产生三角形
• Compute Shader：可做通用 GPU 计算
